Minimum System Atmega 128 [Minsys Atmega 128] (dokumentasi)

Posted on

[artikel ini adalah dokumentasi]

Bsierad.com – Siang sobat nunutjoe…. pada postingan kali ini membahas mengenai pembuatan Minimum System Atmega 128 [Minsys Atmega 128]. dalam rangka pendokumentasian proses tugas akhir saya.. heheh. Desain PCB yang saya buat ini menggunakan Altium Designer 6.0 sehingga teman teman yang menggunakan Altium PCB Designer pasti tak asing lagi..
langsung saja berikut skematik dan pcb layoutnya dari Minimum System Atmega 128 [Minsys Atmega 128]

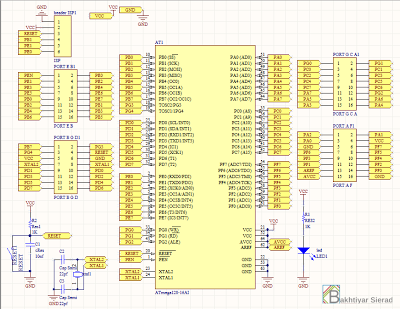

Minimum System Atmega 128

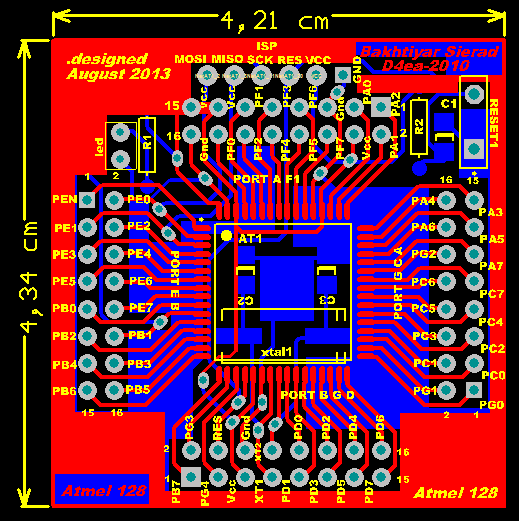

Pcb Layout Minsys Atmega 128

Hasil nya
